Где-то в году 1980-ом у нас в лаборатории появился  копировальный аппарат Canon NP 200.  Установили его в отдельном помещении  и заведовать им назначили  Мишу Толстых, моего однокласника по техникуму. А копировальный аппарат в то время был экзотикой. В основном ведь копировали  на РЭМах, да перепечатывали на печатных машинках, да еще тексты распечатывали  на ЦПУ от ЭВМ, на широких перфорированных листах бумаги. Потом разрезали и сшивали в книги. У меня до сих пор есть книга напечатанная таким образом - песни Визбора, которую мне подарили друзья - ленинградцы - Женя и Наташа Тимофеевы.

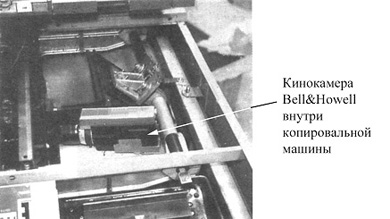

Первый советский «ксерокс» против КГБ

Ну так вернемся к нашему японскому копировальному аппарату. Работал он исправно, перед каждыми праздниками из отдела режима приходил человек и опечатывал его, перевязав веревкой и наложив печать. Наверно, чтобы не печатали накануне революционных праздников       антисоветские листовки., и раздавать на демонстрации. Бред какой-то.

У аппарата было два счетчика копий: один на формат А4, другой на формат А3. И когда аппарат включали на копирование, сначала надо было в специальной пронумерованной и опечатанной тетради,  записать показания счетчика. Перед этим указав дату перед началом копирования, а затем указать кто из сотрудников принес заказ, и сколько листов.

Ну сами понимаете, какой популярностью пользовался  данный аппарат. Из всего оборудования лаборатории - это был самый ценный прибор. И естественно всем хотелось копировать материалы, не относящиеся напрямую к работе. Да и в неограниченном количестве.

И как выходить из этого положения?

И тут аппарат перестал работать. Что то там долго с ним возились, пытаясь запустить.  Наконец, Владимир Михайлович,  наш начальник лаборатории, попросил меня  разобраться с этим копировальным аппаратом и сделать его.  Ему надоело, что такое ценное оборудование простаивает.

Перенес я аппарат к себе в комнату. Снял заднюю крышку.  Осмотрел электронные платы. Одна микросхема оказалась взорвана, ну такой микровзрыв. Оказалось, что Миша, который обслуживал этот аппарат, решил отключить счетчик копий. Вынул из разъема два провода от счетчика. Включил аппарат - а он не работает.

Он поставил разъем на место - аппарат заработал.  Тогда он отключил разъем, и вместо счетчика поставил перемычку. Включил аппарат. Раздался щелчок, и запахло гарью. И аппарат замолчал. Вот, после этих событий копировальный аппарат переместился на мой рабочий стол.

Для начала надо было найти документы (электрические схемы, описания)  на этот копировальный аппарат. Через МГК КПСС (Московский Городской Комитет Коммунистической партии Советского Союза) т.е - через зав. склада, меня вывели на  представительство компании Марубени Корпорейшен в Москве, которая представляла интересы фирмы Canon в России. В представительстве ко мне очень хорошо отнеслись, и выдали толстую книгу с подробным описанием и схемами копировального аппарата Canon NP 200.

И вооружившись описанием и схемами, я начал разбираться. Здесь следует остановится на конструкции копировального аппарата, сейчас такого решения в копировальных аппаратах не используется. А тогда, конструкция представляла собой движущийся стеклянный стол, на котором располагался копируемый материал.

Этот стол перемещался с помощью специальной реверсивной муфты над линейкой из линз. А под линейкой вращался светочувствительный  барабан, на котором формировалось изображение под действием электрического поля. В те места, где был темный текст, с помощью магнитной кисти прикреплялись частички порошка (тонера). А под барабаном  двигался лист бумаги. А под бумагой располагался электрод с напряжением 7000 Вольт. Частички тонера отлипали от светочувствительного барабана и переносились на бумагу. Затем лист бумаги подавался в "печку", состоящую из двух валиков, внутри которых располагался галогеновый нагреватель.  И вращающиеся валики вжигали в бумагу частички тонера и на выходе на листе бумаге получалось точно такое изображение, которое лежало на подвижном столике.

Вернемся к нашей проблеме. Счетчик количества копий представлял собой электромеханическое устройство, состоящее из катушки, рычага и цифровых зубчатых колес. И при подачи напряжения  на обмотку электромагнита, электромагнит притягивал рычажок, который перемещал первое колесо на одно деление.  И показания счетчика увеличивалось на единицу. И так далее.

А для  изменения направления движения стекла, на котором помещался копируемый текст, использовалась реверсивная электромагнитная муфта, которая состояла из двух обмоток, механизма вращения, и входного и выходного вала. Входной вал вращался все время в одном направлении, а выходной вал вращался в нужное время и в нужном направлении, только когда  на соответствующую обмотку  подавалось напряжение. Здесь следует заметить, что  подача напряжения управления (+24 Вольт)  и на обмотку реверсивной муфты и на обмотку счетчика,  подавалось с помощью транзисторных ключей, собранных по схеме Дарлингтона. И эти оба ключа размещались  в корпусе микросхемы с 14 выводами. И когда при попытке отключения счетчика копий, путем установки в качестве нагрузки короткозамкнутой перемычки, произошло короткое замыкание, и микросхема, в которой находились и ключи привода реверсивной муфты и ключи управления счетчиком копий  вышла из строя.

Разобравшись таким образом со схемой, я оживил копировальный аппарат и стал его заведующим.  Теперь я стал нужным человеком.  Счетчик копий я просто убрал совсем. Как будто и не было.

"Планетаризация сознания" является главной философской и психологической работой Радьяра, вобравшей в себя полувековые размышления об основных проблемах человеческого существования и радикальных средствах выхода из социально-культурного и психологического кризиса человечества.

Радьяр вводит новый вид сознания - "планетарный", основываясь на вере в Человека - Человека как микрокосма вселенной, в котором содержится дух и материя, приводящих к "Божественному Браку" и величайшему созидательному завтра.

Dane Rudhyar

А в основном копировал  статьи из журналов "Охота и охотничье хозяйство" для моих руководителей, которые были заядлые охотники.

Ну и немного веселых эпизодов. Я уже работал в техникуме, на другой работе.  И тут мне звонит новый начальник и просит посмотреть что случилось с копировальным аппаратом. Опять не работает.  Я говорю - привозите ко мне в лабораторию. Посмотрю.

Привезли. Вечером остался после занятий. Разобрался. Починил. Уж и не помню что там было. Забрать должны были в обед. А с утра, на первом занятии решил познакомить студентов с новой техникой.  Они такие аппараты никогда не видели. Включил. Показал как работает.  Пошел к доске рисовать принцип работы и рассказывать как это все работает. Только отвернулся к доске,  а студенты свои рубли и трешки  положили для копирования и сделали несколько копий.  Пришлось прервать объяснения и заняться конфискацией копий денежных знаков.  А то слух быстро разнесся бы по техникуму, что на 4-ом этаже техникума любой может напечатать деньги.
